北京配電室智能監控系統(中國康復研究中心東區配電室智能運維技術要求)
一、技術要求
(一)、服務內容及要求/技術要求
1、配電室智能化改造
1) 1#、2#和 3#配電室更換變壓器溫控器，實現變壓器鐵芯溫度的監測;
2) 1#和 2#配電室高壓柜采集綜保裝置，實現過流、速斷和零序等遙信量采集;
3) 1#、2#和 3#配電室更換低壓柜 401、402 和 445 多功能儀表，實現監測電流、電壓、有功功率、無功功率、頻率、功率因數等數據采集;
4) 對 1#、2#和 3#配電室低壓柜內回路安裝開關狀態監測模塊，實現低壓開關狀態采集;
5) 1#、2#和 3#配電室電容柜內安裝溫濕度模塊，實現電容柜內溫濕度數據的采集;
6) 1#、2#和 3#配電室各安裝通訊設備 1 套，實現設備層數據到平臺層數據的采集和傳輸;
7) 敷設 2#配電室和 3#配電室到 1#配電室之間的光纖，用于配電室之間網絡數據;
8) 在各配電室內安裝溫濕度監測模塊 1 套、門禁監測裝置 2 套和水浸 1 套實現配電室環境監測;
9) 在 1#配電室安裝 4 面大屏用于展示東區 3 個配電室及西區 1 個配電室的實時運行情況;將西區配電室智能平臺并入，實現對 4 個配電室的實時運行監控;
10)將 1#配值班室作為監控室，各配電室數據匯聚于此，對各個配電室電力數據進行展示及監控;
11)每個配電室安裝視頻監控，攝像頭不少于 4 臺，用于對配電室情況進行實時監控，并將視頻在智能平臺展示;
12)1#配電室作為值班室，提供監控電腦和監控工作臺等。
13)供應商后臺監控中心需有至少 2 名專業技術的 24 小時值班監控，及時報告運行情況;
提供線上線下相結合的配電室安全運維保障服務：
?、?每半月專業巡檢服務;(一年 12 次，三年 36 次)
?、?缺陷故障管理服務、預警報警信息實時推送服務;
③ 配電室應急搶修服務,1 小時到現場;
?、?通過配電智能運維平臺，提供配電室月度、季度、年度安全運維報告
⑤ 提供平臺系統的免費升級服務
?、?對提供的所有硬件有故障時進行免費更換
?、?通過配電智能運維平臺實現配電室安全能效分析，實現用電數據的實時采集與線上信息實時檢閱(提供網頁、微信、APP 等多種移動端遠程訪問方式)。
2、服務標準
2.1 人員標準
2.1.1 供應商服務人員需經過專業技術培訓，具備配電室運行及維護保養技能和基本素質，必須持有有效證件，各崗位服務人員所需證件及發證機關詳見下表：
人員證件及發證機關
崗位名稱 證件名稱 發證機關 備注
配電室運行 特種作業許可證 應急管理局 高壓運行操作
2.1.2 供應商須在項目實施前 3 日內，向甲方提供《工作人員證明單》，保證人員符合約定的人員標準。 政府采購項目公開招標文件示范文本
2.1.3 供應商的工作人員必須遵守國家的法律、法規及行業規范完成各項服務工作。
2.1.4 供應商的工作人員在服務過程中須遵守甲方的管理制度。
2.1.5 供應商的工作人員均須符合如下標準：性別男，年齡 25 至 50 歲(具備履約能力);五官端正、身體健康。
2.1.6 供應商的工作人員均須統一配置工作所需的制式服裝及工鞋。
2.2 安全標準
在維保服務過程中，須遵守國家相關的法律法規、作業規范和操作規程，保證具有相應的安全保障措施，包括針對操作人員的安全保障措施及針對使用客戶的安全保障措施，如配備安全護具及在必要位置設置圍擋及警示標識(標識、圍擋等由供應商提供)等。為明確雙方安全責任，在本合同簽訂后，供應商進場前，須同甲方另行簽訂“安全協議”。
2.3 運維服務要求及內容
2.3.1 全面負責所轄配電室的信息監控、安全管理、技術管理、技術培訓、設備維護、維護性檢修、文明生產、配電室標準化建設等工作，嚴格執行配電室管理辦法。
2.3.2 負責負荷監視、信息監視、事故及異常處理、設備巡視。
2.3.3 負責集中監控：由運維監控中心進行 24 小時不間斷監視，監視人員發現異常后及時分析、報告項目工程負責人，并督促專業人員到現場處理.
2.3.4 負責所轄配電室的全面巡視工作，每四周進行一次現場巡視，巡視項目包括設備負載、溫度、噪音、運行狀態、消防安全等，同時填寫巡視記錄，每次巡站時對整體站室做衛生清潔。巡視日期根據供應商巡檢計劃安排，并在巡檢前提前通知甲方，供應商巡視后，應聯系甲方在巡視記錄中簽字確認。重要節假日前增加一次巡檢，并作出節前巡視報告，發現問題及時匯報處理。
2.3.5 負責所轄配電室設備設施及輔助設施檢查維護保養工作。
2.3.6 負責所轄配電室的管理和文明生產、消防安全管理、環境衛生工作。
2.3.7 負責缺陷查找：做好所轄配電室設備缺陷管理工作，發現設備缺陷后，按重要等級進行分類，納入缺陷管理，向項目部提交缺陷處理單并說明其危害性。按規定對設備缺陷進行統計分析，掌握設備完好情況。
2.3.8 負責所轄配電室設備狀態評價工作。
2.3.9 負責制訂和完善所轄配電室事故應急預案。 政府采購項目公開招標文件示范文本
2.3.10 負責規范設備編號：對配電室電氣設備編號進行調度命名規范，規范過程中，對配電室配電系統回路進行核對，做統一編號管理。實現設備的雙重編號，具備調度下令、操作票填寫的條件。
2.3.11 負責故障搶修、應急處置工作。
2.3.12 供應商人員每次進站做維保及巡視工作后需填寫相關配電室進站登記表
2.3.13 負責其他工作：如接受各類檢查，配合接待參觀等。
2.3.14 負責每月組織運維人員進行相關培訓，并向項目部提供培訓記錄。
2.3.15 負責每月定期向項目部推送運行分析報告、能耗分析等相關報表。
2.3.16 負責福祿克熱成像檢測：用福祿克熱成像儀器檢測設備發熱器情況，從而判斷設備的運行狀態，每年一次。
2.3.17 負責故障搶修服務
供應商提供 7×24 小時電力故障搶修服務，包括以下項目：
故障判定：根據故障現象分析、判斷并查找故障點。
故障隔離：發現故障點后，對故障點進行停電并隔離，并確保故障點與帶電設備有明顯斷開點，防止故障擴大，同時做好停電安全措施。
故障處理：檢查設備情況，如現場具備處理條件的則立即處理，不能處理的則進行報告，等待進一步處理。
搶修施工及設備更換：故障處理需要施工或更換設備的，派出施工人員進行施工，并更換故障設備。
故障恢復：故障處理完畢后，驗收檢查合格后，恢復送電。
發生故障后，供應商運行專業人員在 60 分鐘內趕到現場，確認需要搶修人員支援時，再向監控平臺調度要求搶修人員到場。
3、平臺改造要求
3.1 系統要求

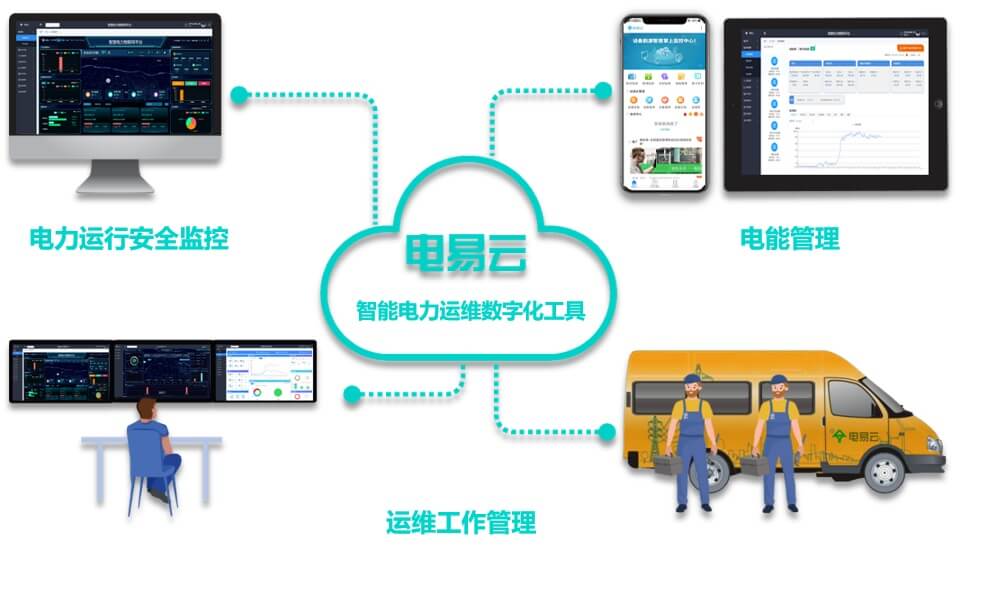

供應商平臺需支持公有云和內網部署，同時支持 windows 和 linux 操作系統系統部署。為保證用戶數據和系統使用安全性要求，優先選擇國產安全操作系統。平臺采用微服務架構，支持 mqtt 智能終端自動注冊流程，支持數據斷點續傳。
供應商需自有平臺軟件，擁有軟件著作權，完全自主開發，軟件系統采用 B/S 架構，支持瀏覽器訪問和 APP 訪問。WEB 系統無需安裝，不依賴第三方插件。平臺按照從高到低至少分為平臺級、系統級、應用級三層樹形結構設計，所有數據和功能在不同層級系統均可訪問。用戶可以自定義不同層級系統的功能菜單和功能權限，可以定義不同層級系統之間的歸屬關系，可以自定義數據所屬應用。具備權限的用戶可以實現在不同層級系統之間的免重新登陸自由切換。
平臺具有獨立的可視化展示系統，適用于用戶進行大屏幕展示?？梢暬到y具備用戶自定義的功能菜單和功能權限，可視化系統與應用系統可以免登陸切換?？梢暬到y可根據不同系統層級分別定制。
對中國康復研究中心東區 3 座配電室進行智能化改造，并將西區配電室智能運維平臺采集的數據，接入此次新搭建的運維平臺內。
實現對配電室設備的 24 小時運行狀態、環境狀態、門禁狀態，實現對各回路和負荷的實時監測和管理，如發生保護動作、開關動作、溫度、負荷越限等異常情況，監控系統將迅速發出報警信號，通知到甲方值班人員到現場察看，保障配電室運行正常。
3.2 系統功能
3.2.1 運行監測
3.2.1.1 網絡建模
遵循 IEC61968/61970 標準，系統具有圖庫一體化自建模、外部系統信息導入建模、系統模型導出等建模功能。
3.2.1.2 數據采集處理和歷史數據存儲
具備與終端設備數據的采集和交換功能;支持 MQTT、DL/T 634《遠動設備及系統》標準(IEC 60870)的 104、101 規約通信、中間(商用)數據庫共享和 Web Service等;支持多種通信方式(如光纖、載波、無線等)的信息接入和轉發功能;提供數據有效性檢查和數據過濾;支持統計計算功能。
歷史數據存儲在云端數據庫, 并具有數據庫備份和數據庫恢復等功能。
具備數據斷點上傳功能。

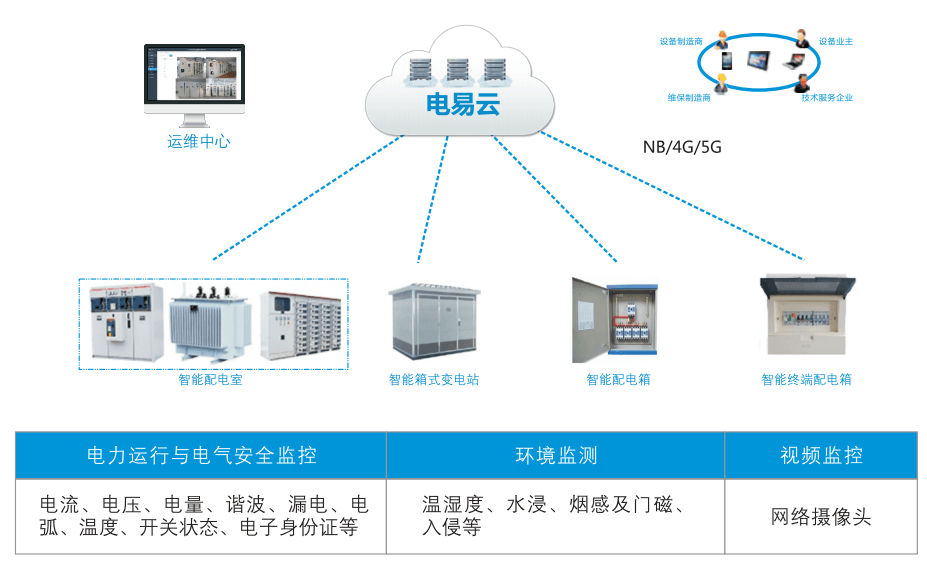

3.2.1.3 參量監測
3.2.1.3.1 設備狀態
電參量：三相電流、電壓、功率、電量等。
電能質量：電壓波動、諧波等。
開關狀態：開關分合閘位置等。
3.2.1.3.2 環境狀態
溫濕度：配電室溫濕度。
水浸：水浸。
3.2.1.3.3 安防狀態
視頻：配電室內部視頻。
門禁：配電室人員進入管理。
3.2.1.4 設備監測
平臺應具備從設備管理的層級關系上查詢智能儀表等終端設備的實時遙測、遙信數據，并統計設備的在線率等功能。
在查詢設備的遙測信息時，瀏覽器和手機 APP 應具包括但不限于以下功能：
按今日、昨日、最近 7 天或自定義時間段以曲線和表格方式顯示遙測量數據;既可以查詢遙測量的歷史值，也可以查詢遙測量最大、最小、平均等統計值。
具有方便靈活的遙測數據曲線對比分析功能，可以對同一終端、不同的遙測量進行曲線組合做對比分析，也可以對不同終端、不同的遙測量進行曲線組合做對比分析;
可以按同一時間段、不同的遙測量進行對比分析，也可以按相同的遙測量在不同的時間段進行對比分析。
曲線包括頁面顯示和 PNG、JPEG、PDF、SVG 等文件輸出功能，方便用戶在其它工作文檔中引用。
3.2.1.5 電能質量監測
根據現場多功能儀表采集的信息，按日、周、月、年的時間段，對用戶的電壓合格率、三相電流不平衡度、頻率、功率因數以及諧波分析進行多維度的綜合評價，并統計顯示電能質量某一維度的最大值、最小值、平均值、實際值、95%大值、均方差等的統計值和統計值偏差。
3.2.1.6 需量監測
支持日實時需量監測，支持對需量進行逐日、逐月、逐年的統計。
3.2.1.7 視頻監測
企業用戶和運維用戶可隨時使用瀏覽器和手機 APP 查看智能配電室視頻系統的實時視頻和歷史視頻。
3.2.1.8 人機界面
3.2.1.8.1 SCADA 單線圖
具備在電力系統單線圖上進行實時遙測、遙信和遙控操作的功能;單線圖需支持SVG 格式;在單線圖上支持放大頁面 、縮小頁面、拖動頁面、刷新頁面、清除閃爍、返回上級圖等功能 。
瀏覽器和手機 APP 都應具備上述功能，且使用同樣模型/圖形數據，不需要制作。
3.2.1.8.2 儀表盤
對重要線路，瀏覽器和手機 APP 都具備用儀表盤展現的方式，展現內容包括但不限于電壓、電流和功率等。
3.2.1.8.3 曲線、表格
瀏覽器和手機 APP 都應具備選擇時間用曲線、表格展示遙測數據的功能。
3.2.2 智能告警
3.2.2.1 系統告警
瀏覽器應具有但不限于遙測越限、遙信變位等分類、分級告警，警鈴閃爍、告警音響、智能告警窗口按時間、告警級別、告警信息設備聚合等查詢、排序各種告警信息等功能。
手機 APP 可以查詢歷史告警信息。
3.2.2.2 APP、短信告警推送
平臺除了了瀏覽器應具備的告警功能外，應同時具備 APP、短信關于故障告警的推送功能，三年服務期內短信服務費免費。
3.2.2.3 報警管理
平臺具有對遙測值報警參數閾值的添加、編輯操作，對報警分類、閾值層的行設定，對 APP、短信推送的管理等功能。
3.2.3 統計分析
3.2.3.1 報表系統
平臺應為企業客戶和管理者定制所需的報表。
平臺應根據客戶需求對數據以表格、曲線圖、柱形圖、餅圖，和儀表盤、能流圖、雷達圖等多種方式顯示。
報表、曲線應具備但不限于頁面顯示、打印機輸出和 Excel、PNG、JPEG、PDF、SVG 等文件輸出功能。
3.2.3.2 分析工具
平臺應具有對不同的終端和不同的遙測量靈活進行曲線組合做對比分析的功能;
應具備對同一時間段和不同的遙測量，和對相同的遙測量在不同的時間段進行對比分析的功能。
3.2.4 運維管理
3.2.4.1 設備檔案管理
瀏覽器和手機 APP 應具備以企業客戶、配電室、設備和元件的層級關系實現設備檔案管理功能，設備檔案信息包括但不限于：
設備參數，檢驗報告、使用手冊等各種與設備有關的文件，檢修、巡視、試驗記錄，設備圖片和視頻等，支持 PDF、Word、PNG、JPEG、SVG 等多種格式的文件，檔案可分門別類進行管理和查詢。
設備運行的遙測、遙信信息，遙測數據還可以采用曲線方式或儀表盤方式展現。
3.2.4.2 工單管理
供應商需提供故障處理的工單管理程序，對事故處理和計劃檢修全過程的管理、監控和閉環處理，相關人員可通過 WEB 和手機 APP 了解處理進度。
3.2.4.3 運維報告
按月、季、年，出具相應的運維報告，包含運行狀況、運維情況等數據分析報告。
3.2.4.4 平臺升級及維護
在 3 年服務期內，負責對本智能監控系統的軟件及硬件進行升級維護，不再單獨收取費用;系統升級前需提前 48 小時通知到采購人。
3.2.4.5 配電室巡視
每半月需安排工程師巡檢，及時發現設備運行隱患，第一時間告知采購人，提供設備巡檢報告;整理匯總提供季度及年度運行報告，幫助采購人有效的提高設備管理能力及及時發現設備隱患。
3.2.5 能效管理
平臺應通過對企業客戶配電室出線和其它線路的實時采集、動態監測、集中抄表，監測、展示和統計企業客戶的能耗數據，實現企業能源管理精細化。
能效管理應包括但不限于如下功能：
3.2.5.1 分路用電
瀏覽器和手機 APP 應按日、月、年查詢企業客戶某一智能儀表等終端設備的電量、電費、電表底數、平均電價、正/反有功電量和正/反無功電量，以及電量、電費的分布情況。
3.2.5.2 用電匯總
瀏覽器和手機 APP 應按日、月、年查詢企業客戶某些智能儀表等終端設備匯總后的電量、電費、電表底數、平均電價、正/反有功電量和正/反無功電量，以及電量、電費的分布情況。
3.2.5.3 分類能耗總覽 按日、月、年統計分析用戶的正/反向有功電量和正/反向無功電量，以及折標準煤、折二氧化碳排放數據?？梢园串斎铡⑸弦蝗蘸蜕现芡陲@示用戶的正向有功電量。
3.2.5.4 分項能耗總覽
按日、月、年，以能流圖和餅圖方式統計分析各系統或區域等各分項能耗電量及占比、電費及占比和尖峰谷平的電量。
3.2.5.5 系統能耗總覽
按日、月、年，以能流圖和餅圖方式統計分析各系統的能耗;統計系統能耗各項電量及占比、電費及占比和尖峰谷平的電量。
3.2.6 權限管理
系統具有完善的操作人員及系統維護管理人員的權限管理功能，滿足系統應用管理及系統安全的需求。
3.2.7 后臺管理
數據后臺管理光包括項目數據、菜單、圖形、設備、臺賬、通道、通道監測、分組和計算量等。
3.2.8 移動端應用
平臺同時為移動互聯網的應用提供支撐平臺。滿足用戶對監控對象等實施可視化、移動化的監控與管理需求，實現監控中心與移動式的(Web 和智能手機 APP)工作站協同作業、敏捷運營，在實現供用電安全、可靠、穩定、優質的同時能夠為運行管理人員提供安全、舒適、敏捷、高效的工作環境。
智能手機 APP(包括 Android 和 iOS)與 Web 同樣具有系統監測設備檔案管理、能效管理、電能質量管理、視頻監控、環境安防管理等功能。
平臺告警可以根據需要以短信方式和手機 APP 推送給用戶。
3.2.9 供應商需擁有平臺軟件著作權，完全自主開發，便于升級維護;
3.2.10 平臺需支持公有云和內網部署，同時支持 windows 和 linux 操作系統部署;
4、維護期限：
維護期限為 3 年。本項目配電室智能化改造、維護期限內的安全運維等所有費用均已包含此次報價中，采購人不再另行支付費用。
